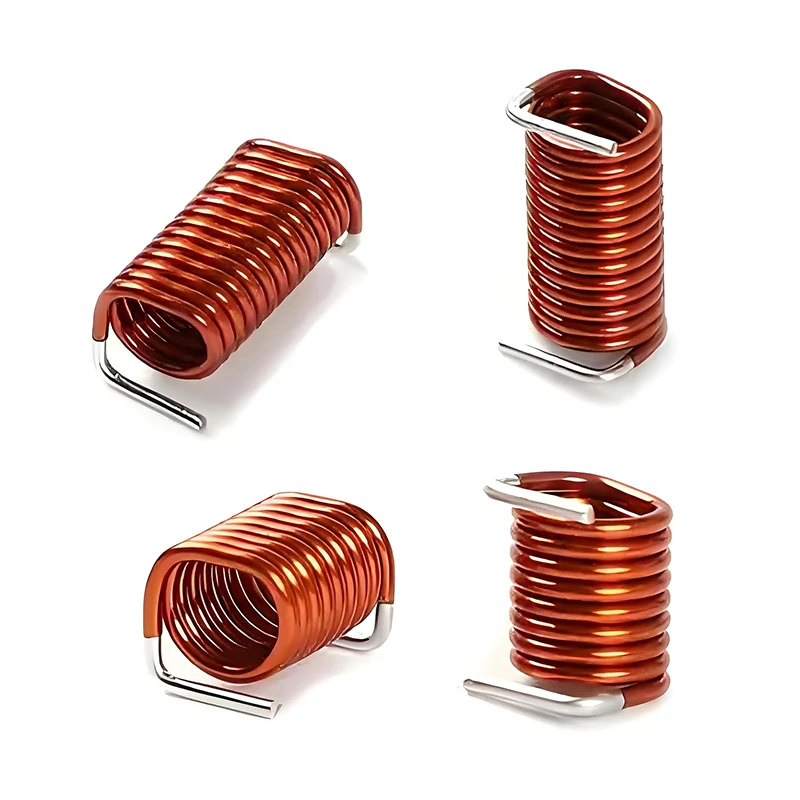

EKcraft Air Core Inductor tilbyder professionel produktion, fremstilling og leveringstjenester til det globale marked. Denne luftkerne-induktor har ingen magnetisk mætningseffekt, fremragende linearitet og lavt højfrekvent tab. Vi tilbyder bulkbestilling og nyder fabrikkens direkte leveringspriser. Kontakt os nu for et tilbud.
En luftkerneinduktor er en induktorkomponent uden en magnetisk jernkerne indeni. Dens magnetiske bane består hovedsageligt af luft. Derfor undgår luftkerneinduktoren hysteresetab og hvirvelstrømstab, og dens driftsfrekvens kan være meget høj. Da den magnetiske permeabilitet kommer fra luft, ændres induktansværdien (L) ikke med strømmen, der er ingen magnetisk mætningsfænomen, og den kan holde induktansværdien stabil, selv når en stor strøm passerer igennem. Derfor er denne luftkerneinduktor særdeles velegnet til brug i filtrerings- og strømapplikationer, der involverer høje strømme eller betydelige strømudsving.
|
Ydeevne fordele |
Ingen magnetisk mætningseffekt, ingen magnetisk hysteresetab, nej hvirvelstrømstab |
|
Materiale fordele |
Høj ledningsevne, modstandsdygtig over for slid |
|
Strukturelle fordele |
Høj pålidelighed |
|
Funktionel Fordele |
Arbejd med ekstrem høj frekvens |
Anvendes til RF-effektforstærkere, impedanstilpasningsnetværk, antennetuningkredsløb, LC-oscillatorer, filtre osv.
|
Induktans (L) |
6nH - 30mH, tolerance±5% til±20% |
|
Kvalitetsfaktor (Q-værdi) |
Højfrekvensområde: 100 - 400 MHz; 95 - 230 |
|
Jævnstrømsmodstand (DCR) |
≤2,11mΩ |
|
Nominel strøm |
1A-57A |
|
Temperaturkoefficient |
40℃~120℃ |
Andre typer udover ovenstående kan produceres efter kundens behov.
1. Når du bruger det, skal det bemærkes, at dets strålingsmagnetiske felt kan forårsage interferens på nærliggende følsomme kredsløb. I sådanne tilfælde er det nødvendigt at holde afstand eller tilføje afskærmning.
2. Undgå ydre stød eller kompressioner på spolen for at forhindre ændringer i dens geometriske form, hvilket kan føre til variationer i induktansværdien.
