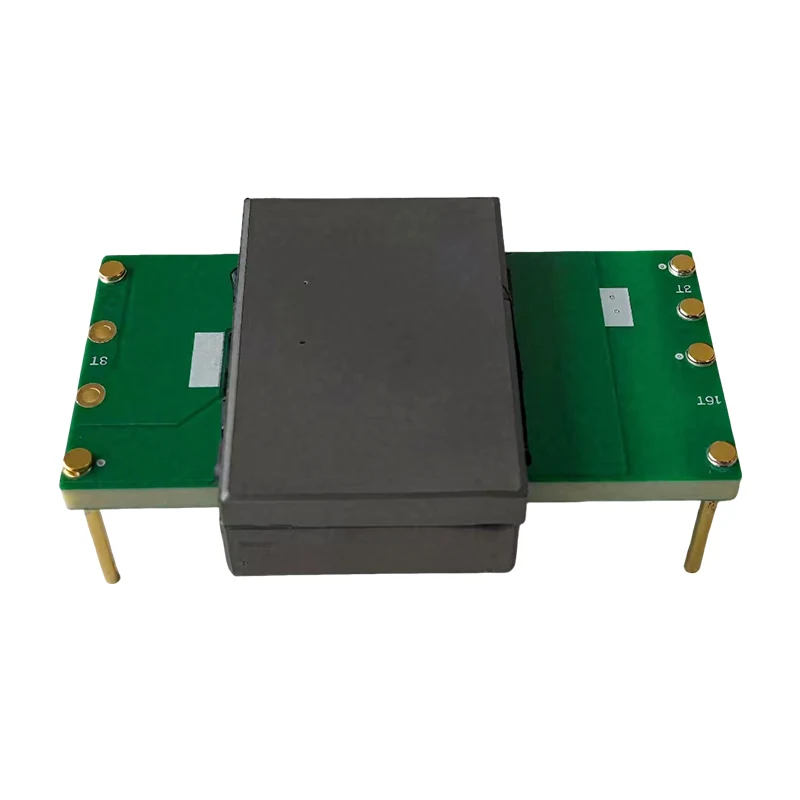

EKcraft Planar Transformer tilbyder professionel produktion, fremstilling og leveringstjenester til det globale marked. Denne transformer er en ny type transformer, der bruger flerlags printkort (PCB'er) eller flade kobberplader som viklinger. Den har en lille størrelse, let vægt, høj effektivitet og lav temperaturstigning. Vi tilbyder bulkbestilling og nyder fabrikkens direkte leveringspriser. Kontakt os nu for et tilbud.
Denne plane transformer har sine viklinger ætset eller presset på printpladen (printet kredsløb), kombineret med en flad ferritkerne, som væsentligt forkorter den magnetiske vejlængde, reducerer kobbertab og jerntab. Denne plane transformer vedtager et fladt design med et volumen på 1/3 til 1/5 af traditionelle transformatorers volumen, og vægten er reduceret med mere end 50%, velegnet til udstyrets lille indre rum. Vindingerne af den plane transformator er brede og tynde kobberfolier, som effektivt øger overfladearealet og reducerer påvirkningen af skin-effekten kraftigt, hvilket gør den meget velegnet til højfrekvente (hundredvis af kHz til MHz-niveau) skiftende strømforsyninger. Denne plane transformer kan imødekomme den moderne kraftelektronikteknologis stræben efter høj frekvens, høj effektivitet og høj effekttæthed.
|
Ydeevne fordele |
Høj effekttæthed |
|
Materiale fordele |
Høj pålidelighed og høj konsistens |
|
Strukturelle fordele |
Fladt design, let at integrere |
|
Funktionel Fordele |
Høj effektivitet og fremragende højfrekvensegenskaber |
Det anvendes til netværksswitches, routere, strømadaptere til bærbare computere, LCD-tv'er, fotovoltaiske invertere, industrielle motordrev osv.
|
Power Range |
10W-5000W |
|
Indgangs- og udgangsspændinger |
Indgang 5V-400V, Udgang 1,8V-220V |
|
Driftsfrekvens |
20KHz-2MHz |
|
Effektivitet |
90 %-98 % (fuld belastning) |
|
Temperaturstigning |
Ved fuld belastning≤40℃ (omgivelsestemperatur 25℃) |
|
Isoleringsgrad |
Klasse B (130 ℃), Klasse H (180 ℃) |
|
Isolationsspænding |
1kV–10kV (rms) |
Andre typer udover ovenstående kan produceres efter kundens behov.
